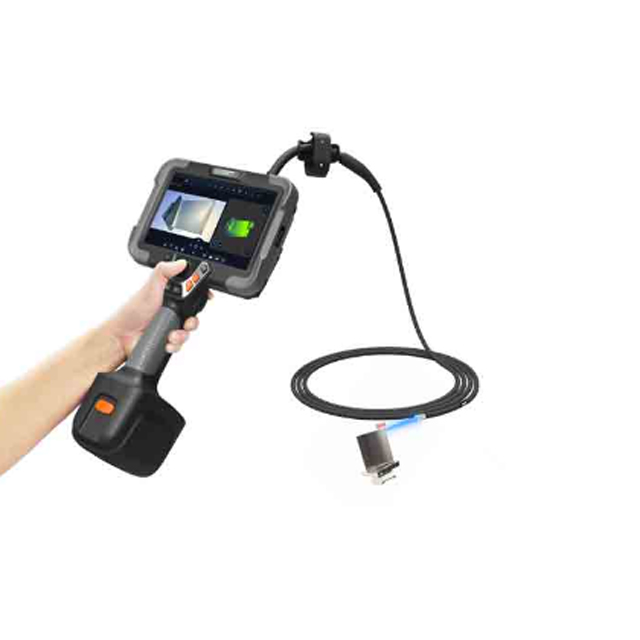

JX系列電控三維測量?jī)?nèi)窺鏡是一款電控三維測量?jī)?nèi)窺鏡，它具備快速高精度全局掃描的功能，可實現3D云圖建模和三維測量，測量時微調導航鍵與置信度輔助選點，實現精準測量；采用搖桿電動控制方向，快/慢速控制導向，步進微調，精準轉向定位，檢測更高效，便捷。
1. 滿足多種檢測環境要求，應用場景廣泛
超強圖像處理系統，還原真實圖像效果，產品堅固耐用，適用于多種應用場景。
2. 智能文件管理，提供專業的檢測報告
MDI報告生成和智能文件管理功能，為用戶提供專業的檢測報告。
3. 3D云圖掃描建模、快速測量
檢測鏡頭到被測物中心點的距離，避免探頭的碰撞并提示最佳的測量距離。
三維測量，測量精度≥95%
4. 靈敏電控轉向，360°全向精準轉向
360°電控靈活轉向，180°超大彎曲角度，精準轉向定位，檢測更高效，便捷。
主機系統 | |||
整機結構 | 手持一體化主機 | 標準精度值 | 0.1mm |
屏幕尺寸 | 7英寸觸摸屏人性化界面按鍵 | 最小精度值 | 0.01mm |
外殼材質 | 工程合金材料+航空鋁合金 | 準確度 | ≥95% |
管線材質 | 耐磨鎢合金絲編制管 | 轉向方式 | 360°電動一體轉向結構 |
屏幕分辨率 | 1920*1200 | 探頭定位 | 轉向鎖定，可微調探頭 |
光源 | 光纖/LED | 有效工作長度 | 1.5m/2m/3m（其它長度可定制） |
彎曲角度 | 180° | 續航時間 | 4小時，可支持在線充電使用 |
視場角 | 90°/120° | 電池容量 | 7.4V/6400mAH |
視頻輸出 | HDMI同屏輸出 | 儲存介質 | 內存儲/SD卡/U盤（選裝） |
防水、防塵等級 | 探頭、物鏡、管線IP67防水 | 整機重量 | 約2.3kg |
操作系統 | 實時智能多任務操作系統 | 兼容性 | 兼容不同規格的管線系統 |
數據接口 | USB×1、miniHDMI×1、Type-c×1、SD卡口×1、3.0耳機孔×1 | ||
標準配置 | 專用儀器箱、內窺鏡、電池模塊、充電器、讀卡器、儲存卡、數據線、使用說明書、合格證等 | ||
管線系統 | ||||||||
探頭直徑 | 像素 | 有效工作長度 | 視向 | 景深 | 視場角 | 光源 | 彎曲方向 | |
8.0mm/ 6.0mm | 100 萬支持測量 | 1m~10m以下 | 直視 | 10-100mm/20-120mm | 120° | LED/光纖 | 360°轉向 | |
側視 | 3-25mm/10-110mm | 90°/120° | LED | 360°轉向 | ||||
100 萬 | 1m~10m以下 | 直側視 | 直 10-100mm | 直 120° | LED | 360°轉向 | ||
側 3-25mm/10-110mm | 側 90°/120° | |||||||
3.8mm | 30萬支持測量 | 1m~10m以下 | 直視 | 10-100mm/20-120mm | 120° | LED/光纖 | 360°轉向 | |
100 萬 | 側視 | 3-25mm | 90° | LED | 360°轉向 | |||
30 萬 | 1m~5m以下 | 直側視 | 直 5-50mm | 直 120° | LED | 360°轉向 | ||
側 5-50mm | 側 120° | |||||||
2.8mm | 30 萬 | 1m~5m以下 | 直視 | 5-50mm | 120° | LED/光纖 | 360°轉向 | |
側視 | 5-50mm | 120° | LED | 360°轉向 | ||||
2.2mm | 30 萬 | 1m~3m以下 | 直視/側視 | 5-50mm | 120° | LED/光纖 | 360°轉向/兩方向 | |
1.8mm | 30 萬 | 1m~3m以下 | 直視 | 5-50mm | 120° | LED/光纖 | 兩方向 | |
1.0mm | 16 萬 | 1m~3m以下 | 直視 | 5-50mm | 120° | LED/光纖 | 無轉向 | |
產品功能選型 | |||||||||||||
型號 | JXS | JXP | 型號 | JXS | JXP | ||||||||
拍照：jpg | √ | √ | 無線圖傳 ：無線傳輸圖像到手機、電腦等終端 | √ | √ | ||||||||
錄像： MP4 | √ | √ | 探頭溫度顯示：探頭溫度顯示、高溫報警（選配） | √ | √ | ||||||||
導向控制 ：快速/慢速電動導向調節、 自動復位 | √ | √ | 異物抓取鉗：在觀察高清視頻檢測圖像的同時可對異物進行抓?。ㄟx配） | √ | × | ||||||||
探頭鎖定 ：轉向鎖定 ，可步進微調 | √ | √ | 電動光學變焦 ：光學變焦調節景深 ，實現多焦距檢測 ，景深范圍可覆蓋 2mm ~∞ , 變焦響應≤20ms（選配） | √ | × | ||||||||
照明 ：燈光連續自動調節和 5 檔手動調節 | √ | √ | 矢量圖坐標 ：屏幕上顯示導向方位及彎曲度的矢量指示圖 | √ | √ | ||||||||
放大 ：8 倍放大 | √ | √ | 智能文件管理：支持對內存儲、 SD 卡和 USB 存儲介質中的文件進行復 制、重命名、刪除、生成報告等操作 | √ | √ | ||||||||
圖像顯示比例 ：圖像 1:1/全屏 | √ | √ | |||||||||||
圖像分辨率： 1920 x1080/1280 x 720/640 x 480 | √ | √ | |||||||||||
圖像調節 ：亮度、對比度、伽馬、色度、飽和度、銳度 | √ | √ | 多國語言選擇 ：簡體中文、繁體中文、英語、德語、 日語、韓語、法語、 意大利語 | √ | √ | ||||||||
圖像特效 ：負片、黑白 | √ | √ | |||||||||||
白平衡： 自動白平衡 | √ | √ | MDI 報告生成軟件 ：選擇圖片、對它進行涂鴉注釋 ，在圖片下面編輯文 字說明 ，創建檢測報告 ，藍牙傳輸檢測報告 | √ | √ | ||||||||
圖像凍結 ：凍結查看 ，調用畫筆實時涂鴉保存 | √ | √ | |||||||||||
圖像鏡像、旋轉 ：0°、90°、 180°、270° | √ | √ | 三維測量：點到點、點到線、點到面測深度、面積、周長等 ，微調導航 鍵與視窗輔助、置信度輔助選點 ，測量圖像可重復測量 |
× |
√ | ||||||||
涂鴉注釋 ：文字注釋、涂鴉、水印 | √ | √ | |||||||||||
雙攝預覽 ：雙攝像頭動態同屏顯示 | √ | √ | |||||||||||
畫中畫：主屏圖像與小窗照片任意切換 | √ | √ | 3D云圖：垂直深度云圖、3D實物云圖、局部剖面、任意剖面、云圖XYZ坐標顯示、最大深度自動測算、剖面視圖查看、基準面平移并實時顯示深度尺寸 |
× |
√ | ||||||||
直側同屏 ：直視畫面和側視畫面同屏顯示 | √ | × | |||||||||||
延時曝光功能 | √ | √ | |||||||||||
可選光學鏡頭參數 | |||||
鏡頭型號 | JT-01 | JT-02 | JT-03 | JT-04 | JT-05 |
直徑（ mm） | 6.0 | 6.0 | 6.0 | 6.0 | 6.0 |
像素 | 100 萬 | 100 萬 | 100 萬 | 100 萬 | 100 萬 |
硬質部分（ mm） | 15.8 | 13.6 | 13.6 | 15.8 | 13.6 |
視向 | 90° | 0° | 0° | 90° | 0° |
視場角 | 90° | 120° | 120° | 90° | 120° |
景深（ mm） | 10-100 | 10-110 | 20-∞ | 5-50 | 5-50 |
