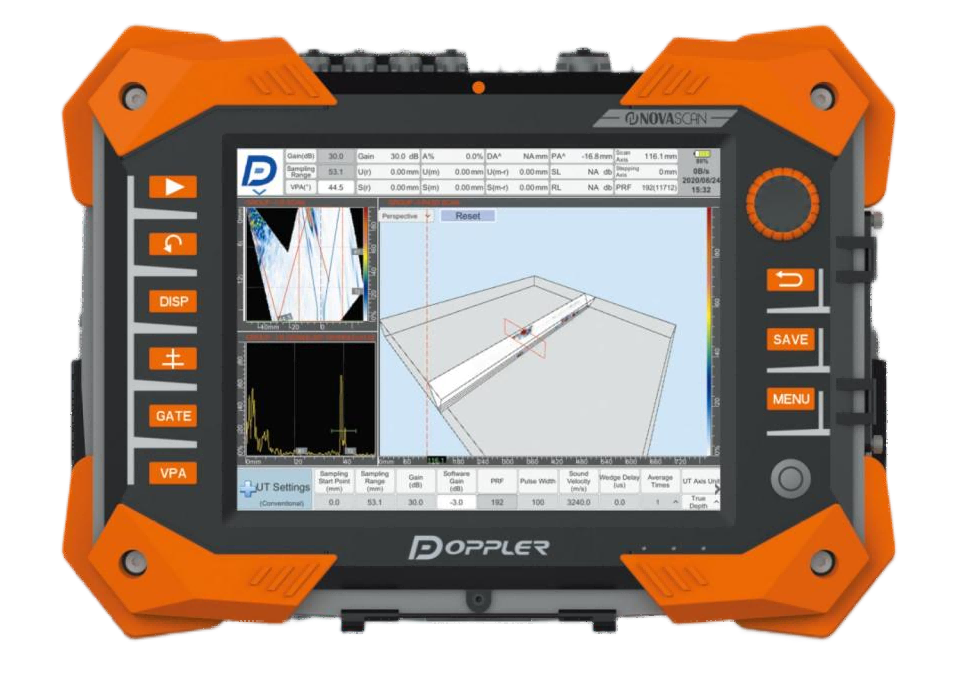

相控陣超聲檢測儀Novascan

Novascan相控陣超聲檢測儀是一臺功能完善的便攜式儀器，具備實時全聚焦成像功能，全新的向導流程，面向客戶的操作設計，大大簡化了工藝設置流程，提升了工作效率。儀器還可進行獨立TOFD/UT檢測（雙通道），功能完善，實用性強，適用于實驗室及復雜現場的檢測。

功能完備的相控陣設備

Novascan儀器包含了幾乎所有的相控陣檢測功能，集多種檢測功能于一身?？芍С秩劢箼z測、相控陣檢測、TOFD檢測及常規單通道檢測。相控陣技術支持線陣、雙線陣、雙面陣探頭，適用于絕大多數的焊縫及腐蝕檢測場景。儀器特有的腐蝕智能分析及管管相插相貫線焊縫（管座）檢測，拓展了儀器的特殊應用領域，配合科皕檢測的掃查器及探頭設計優勢，可解決眾多的無損檢測難題。

卓越的穩定性

儀器外殼采用了耐用的鋁合金，接口堅固耐用，整機密封性良好。防護等級IP65，在復雜惡劣的環境下亦能勝任檢測工作。儀器具備兩塊電池，可滿足一天的檢測工作量。1024*768像素高清工業級電容屏，圖像顯示更清晰，儀器操作更便捷。

性能特點

l采用128通道發射，64接收系統，最大可支持128晶片的相控陣探頭，實現高速數據的并行實時采集與處理。

l全聚焦成像清晰，每幀點數達1024*1024，極大地提高了缺陷檢出率。

l支持相控陣與全聚焦模式的自由切換，儀器可適應不同檢測環境，采用不同檢測模式得到更好的顯示效果。

l相控陣通道可連接轉換盒轉出常規通道（100V），進行PAUT組合檢測；也可使用獨立常規通道（400V），進行PATOFD組合檢測。

l提供FPGA直連方式，兼具板卡功能，將采集數據輸送至上位機系統，方便用戶進行自定義二次開發。得益于128G內置固態硬盤，單個數據文件大小不受限制，節省了數據的頻繁導出時間。

     實時3D檢測功能

在檢測過程中，實時顯示工件的掃查狀況，并將檢測出的缺陷以3D的形式顯示出來，同時可查看探頭對應位置的S掃描以及A掃描等，直觀、快速地呈現出檢測結果。

3D 圖示可旋轉，方便多角度觀察缺陷形貌。

檢測暫停后，可拖動 3D圖示中數據掃查線，查看對應位置的S掃描和A掃描信息，以便全面分析缺陷的性質。

?維掃查及智能分析

X 軸的長度， Y 軸步進無需設定，系統自動識別 Y 軸的步進大小，并將數據處理后顯示在二維掃查圖中。掃查圖最大可支持 30m*10m （ X*Y ）。能夠自動識別腐蝕缺陷并計算缺陷面積大小。在 C 掃中框選一個缺陷，自動計算框選區域內的缺陷面積。記錄后可以生可使用雙軸編碼器，進行高速二維掃查，推薦配合科皕檢測雙軸掃查系統。可自定義成缺陷表格，在導出報表時合并導出。

高精度3D/2D全聚焦檢測

全聚焦（ TFM ）是一種采用全矩陣采集數據（ FMC）的新型檢測手段，和傳統相控陣檢測方法相比，具有精度高、近表面盲區小、掃查范圍大等優點。隨著電子電路技術的不斷發展，全聚焦技術數據量大的問題也會迎刃而解，應用前景良好。

技術參數
